1、概述；

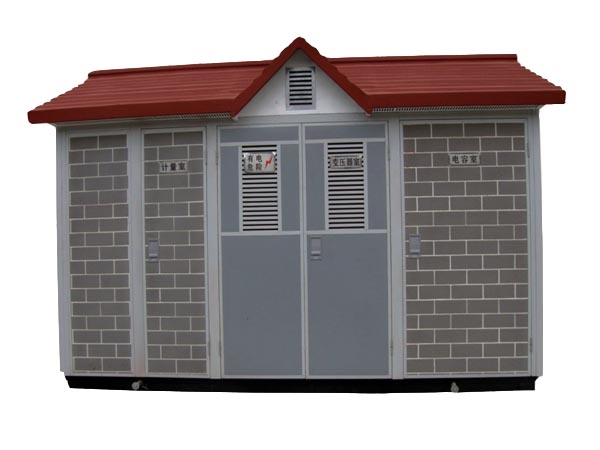

景观环保型变电站, 是在预装式变电站基础上开发研制的一种新型变电站.

2、机构特点；

本产品使用了环保型瓷砖或喷沙石漆, 在箱变外侧做以美化, 使其外型更加美观, 相对于外部环境, 箱变用于绿草地带、风景区等, 和周围环境更能融为一体.

箱变基本结构为“目”字形和“品”字形, 根据用户要求, 箱变可设置内走廊. 内部分成三个大的功能室, 即高压室、变压器室、低压室, 各室功能齐全。

高压室由HXGN1B－12环网柜或KYN28－12柜组成一次供电系统, 还可装设高压计量元件, 满足高压计量的要求。并具有防误操作功能.

   变压器可选择S9、S11, SC9, SCB9等油浸式和干式。

   低压室根据用户的要求, 可采用面板式或柜装式, 有动力配电、照明配电、无功功率补偿、电能计量和电量测量等多种功能,满足用户的不同要求, 并方便用户的用电管理.

3、使用条件：

底座要求承受20吨压力  海拔高度： H≤1000m

环境温度：－25℃≤T≤＋40℃　　污秽等级：II、III级

相对湿度：日不大于95%   月不大于90%

防护等级：  IP23D

无火灾、爆炸严重污秽、化学腐蚀及剧烈震动场所.

4、主电路方案、地基安装、箱变尺寸和预装式一样.

5、主要技术参数：
