1、概述：

    GCS－0.4型低压抽出式开关柜系三相交流50HZ、额定电压为400V(660 V) 、额定电流为4000A及以下的发电、供电系统中,可供配电、电动机等电器设施的集中控制、电抗器限流、无功功率补偿使用的低压配电装置. 使用于发电厂、石油化工、冶金、纺织、高层建筑供电等行业, 在大型发电厂石油化工等自动化程度较高的场所, 开关柜留有与计算机接口,以便集中控制.

本开关柜符合GB/T7251、IEC60439等标准的要求，并通过“3C”认证。

2、结构特点：

主构架采用8MF开口型钢,在型钢的两侧面有摸数为20mm和100mm、Φ9.2 mm的安装孔；

主构架为两种,全组合式结构和部分焊接式结构；

装置各功能室严格分开, 各功能室主要分为单元式、母线式、电缆式,各单元的作用相对独立;

水平母线采用框后平置式排列布置,以增加母线抗短路电流电动力的能力；

电缆间采用上下进出线方式；按三相五线制或三相四线制;

一个抽屉为一个单元, 抽屉尺寸分为一单元、二单元、三单元、二分之一单元、四分之一单元, 五个尺寸系列, 各单元回路额定电流在630A及以下。抽屉尺寸的变化仅仅为高度的变化, 其宽度、 深度不能变化,相同功能的单元可以互换；

每面柜最多可装11各单元的抽屉或22个二分之一单元或44四分之一单元的抽屉;抽屉单元具有分合试验和抽出位置的明显标志; 抽屉单元设有机械连锁.

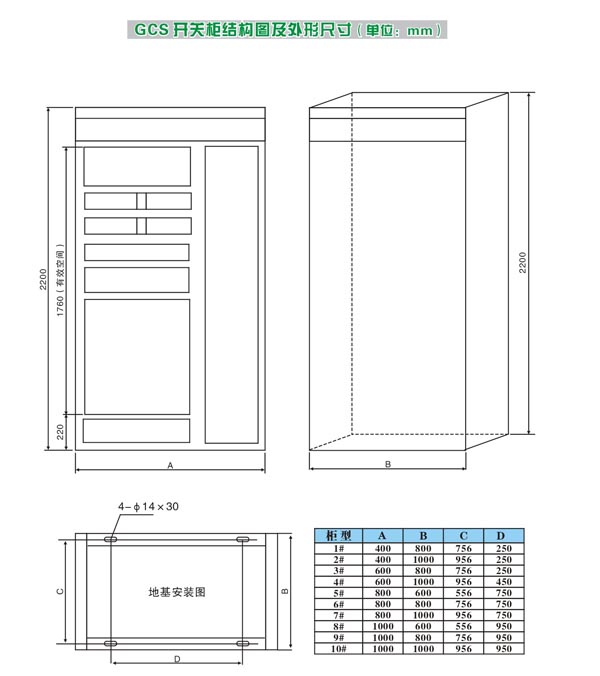

柜体尺寸见图.

3、主电路方案、辅助电路方案及电器元件的选择：

主电路方案共33组118各规格, 工作电流为4000A, 适合2500KVA及以下配电变压器选用.

为了提高功率因数, 专门设计了电容补偿柜. 有三种方案.

辅助电路方案是根剧有关设计规定和用户要求而编制的, 共有辅助电路方案120个。

 直流控制电源为220 V、110 V, 交流控制电源为220 V、380 V.

     断路器主要用ME、CW1、DW45、AH、CM1、RMM1、HSM1等系列.

4、开关柜使用的条件：

海拔高度不超过2000m（超海拔时，要特别说明）；

周围空气温度不高于＋40℃, 不低于－5℃,  24小时平均温度不高于＋35℃。

相对湿度：周围空气温度不高于＋40℃时, 周围空气相对湿度不超过50%, 再较低气温时,允许有较高的相对湿度。

设备应安装在无剧烈震动、冲击化学腐蚀的地方。

设备安装时与垂直面的倾斜度不超过5°。地震烈度不超过8度。

5、主要技术参数：
